Cínové bronzové přizpůsobené posuvníky: Vše, co potřebujete vědět, než si objednáte

Proč je cínový bronz oblíbeným materiálem pro vlastní posuvníky

Cínový bronz – slitina na bázi mědi obsahující 8–12 % cínu spolu s malým množstvím fosforu, zinku nebo olova v závislosti na jakosti – se v kluzných a ložiskových aplikacích používá po staletí, a to z dobrého důvodu. Kombinaci vlastností, které nabízí, je obtížné sladit s jakýmkoliv alternativním materiálem: střední tvrdost, která odolává deformaci při zatížení, nízký a stabilní koeficient tření proti ocelovým a litinovým povrchům, vynikající odolnost proti korozi ve vlhkém a chemicky aktivním prostředí a dostatečná tažnost, aby se vyrovnala zatížení hran a nesouososti bez praskání nebo zadření.

Pro inženýry, kteří specifikují zakázkovou bronzovou posuvnou část, zaujímá cínový bronz praktický střed mezi měkčími slitinami mědi, které se příliš rychle opotřebovávají při zatížení, a tvrdšími materiály, jako je fosforový bronz nebo hliníkový bronz, které mohou být agresivní na styčných plochách. Pokud aplikace zahrnuje vratný pohyb, oscilaci nebo pomalé nepřetržité klouzání pod značným kontaktním tlakem – podmínky, které způsobují tečení polymerových ložisek a únava slinutých ložisek – je často nejspolehlivější dostupné řešení s dlouhou životností přizpůsobené jezdce z cínového bronzu.

Aspekt „přizpůsobený“ je v praxi důležitý. Standardní standardní bronzová pouzdra a posuvné desky pokrývají omezený rozsah geometrií. Mnoho aplikací v reálném světě zahrnuje geometrie rozložení zátěže, montážní prvky, mazací drážky nebo rozměrové obaly, které neodpovídají standardním katalogovým položkám. Vlastní jezdec z cínového bronzu – obrobený nebo odlitý na konkrétní rozměry a vlastnosti, které aplikace vyžaduje – uzavírá tuto mezeru a umožňuje, aby byly vlastnosti materiálu plně využity ve skutečné provozní geometrii, spíše než aby byly kompromitovány přizpůsobením standardní součásti nestandardní situaci.

Klíčové třídy bronzové slitiny cínu a jak se liší

Ne všechen cínový bronz je stejný materiál a výběr třídy slitiny má přímé důsledky na opotřebení jezdce, obrobitelnost a nosnost. Pochopení hlavních tříd pomáhá ujasnit si, jakou specifikaci požadovat při objednávání zakázkového jezdce z cínového bronzu.

Fosforový bronz (C91300) vyniká pro vlastní kluzné aplikace, kde je primárním zájmem odolnost proti opotřebení. Přídavek fosforu dezoxiduje slitinu během odlévání a tvoří tvrdé částice fosfidu mědi, které zvyšují tvrdost a zlepšují odolnost proti únavě povrchu. V aplikacích s vratným posuvem, kde kluzný povrch prochází miliony cyklů, se zlepšená odolnost proti únavě fosforového bronzu přímo promítá do delších servisních intervalů ve srovnání se standardními druhy cínového bronzu. Kompromisem je mírně snížená obrobitelnost – obrábění tvrdších slitin trvá déle a vyžadují ostřejší nástroje – což zvyšuje náklady na hotové zakázkové bronzové posuvné součásti.

Obsah olova v některých jakostech (C90300, C90500, C83600) plní specifickou funkci v kluzných aplikacích: olovo tvoří měkké inkluze v mikrostruktuře, které fungují jako zabudované tuhé mazivo, snižují tření a chrání protilehlý povrch během chvilkové ztráty tekutého mazání. Druhy olovnatého bronzu jsou proto upřednostňovány pro aplikace, kde nelze zaručit nepřetržité mazání – přerušovaný provoz, systémy mazané spíše tukem než olejem nebo aplikace, které mohou příležitostně vyschnout během spouštění nebo nouzových podmínek. Při zpracování potravin, lékařských aplikacích nebo aplikacích s pitnou vodou, kde je problémem kontaminace olovem, musí být bezolovnaté druhy specifikovány bez ohledu na tribologické výhody, které olovo poskytuje.

Kde se používají vlastní cínové bronzové jezdce

Rozsah použití kluzných prvků na zakázku z cínového bronzu je široký – všude tam, kde je potřeba kontrolovaný relativní pohyb mezi povrchy s nízkým třením při zatížení, se objevují bronzové kluzné součásti. Pochopení specifických požadavků každého aplikačního kontextu pomáhá objasnit, proč je často správnou odpovědí vlastní geometrie spíše než standardní katalogové díly.

• Těžké stroje a lisovací nástroje: Hydraulické lisy, kovací zařízení a velkoformátové lisovací nástroje používají zakázková bronzová kluzná ložiska na vodicích sloupcích, vodicích kladkách a kluzných plochách čelistí lisovnice. Intenzita zatížení a povrchové rychlosti se v těchto aplikacích dramaticky liší lis od lisu a geometrie jezdce musí odpovídat specifickému průměru vodícího sloupku, délce zdvihu a směru zatížení. Standardní katalogová pouzdra jen zřídka odpovídají požadované kombinaci rozměrů, tloušťky stěny a přírubové konfigurace, takže zakázkově obrobené cínové bronzové jezdce jsou praktickým řešením pro nejnáročnější nástrojové aplikace.
• Mostní a konstrukční dilatační spáry: Stavební konstrukce používají bronzové posuvné desky pod mostními ložisky, dilatačními spárami a konstrukčními kloubovými body, aby se přizpůsobily tepelné roztažnosti a seismickému pohybu. Tyto aplikace zahrnují velmi pomalé posuvné rychlosti – milimetry za den z tepelného cyklování – v kombinaci s velmi vysokým jednotkovým zatížením z výše uvedené konstrukce. Zakázkové cínové bronzové kluzné desky jsou opracovány na konkrétní půdorysné rozměry a tloušťku, často se samomaznými grafitovými vložkami, aby odpovídaly geometrii ložiskové podložky a rozložení zatížení konkrétní konstrukce. Toto je aplikace, kde standardní velikosti produktů jednoduše neexistují pro každou konfiguraci můstkového ložiska.
• Průmyslové dopravníkové a přepravní systémy: Zařízení pro manipulaci s materiálem používá bronzové jezdce na otočných bodech, otěrové podložky na rámech dopravníků a vodicí prvky na přepravních mechanismech, kde by kontakt ocel na ocel způsobil rychlé opotřebení a hluk. Zakázkové bronzové kluzné díly v aplikacích dopravníků jsou často ploché podložky nebo pásové sekce vyříznuté z litého bronzového plechu, opracované na rozměrovou obálku montáže rámu dopravníku a vyvrtané pro upevňovací prvky nebo armatury maznice ve specifických místech určených uspořádáním stroje.
• Námořní a pobřežní vybavení: Ložiska kormidel, pouzdra záďové trubky, posuvné prvky palubních strojů a součásti zařízení pro energii vln fungují v mořské vodě – v prostředí, které činí železné materiály nepraktickými a polymerní materiály nespolehlivé při vysokém zatížení. Vlastní odolnost vůči korozi ve slané vodě bez ochranných povlaků z cínového bronzu činí výchozí materiál pro zakázkové námořní kluzné komponenty. Vlastní geometrie jsou běžné, protože lodní hardware jen zřídka dodržuje standardní rozměry ložisek – montážní příruby, prvky perových drážek a nestandardní velikosti otvorů jsou spíše pravidlem než výjimkou.

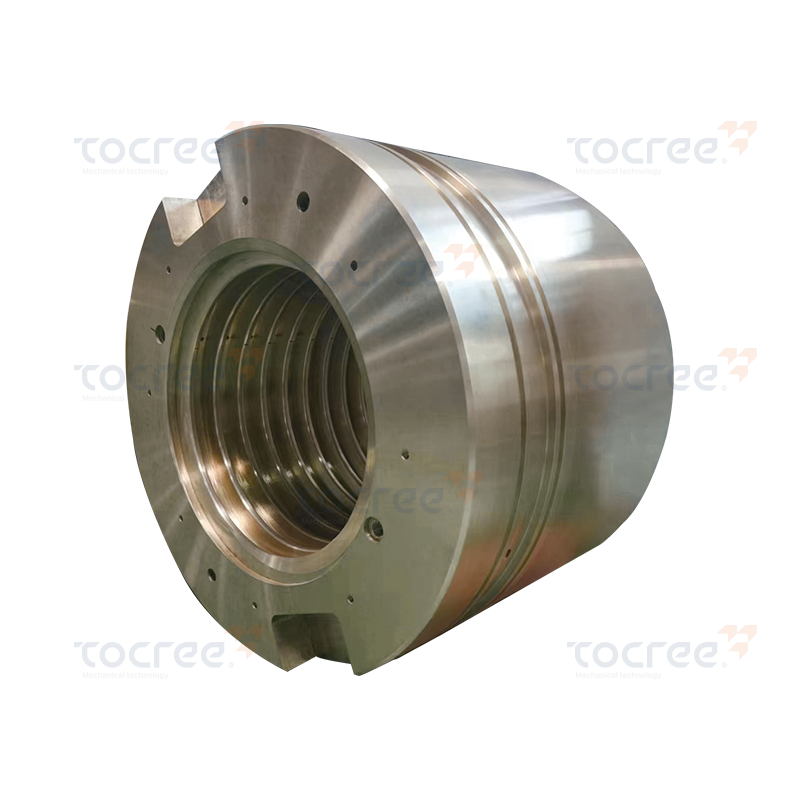

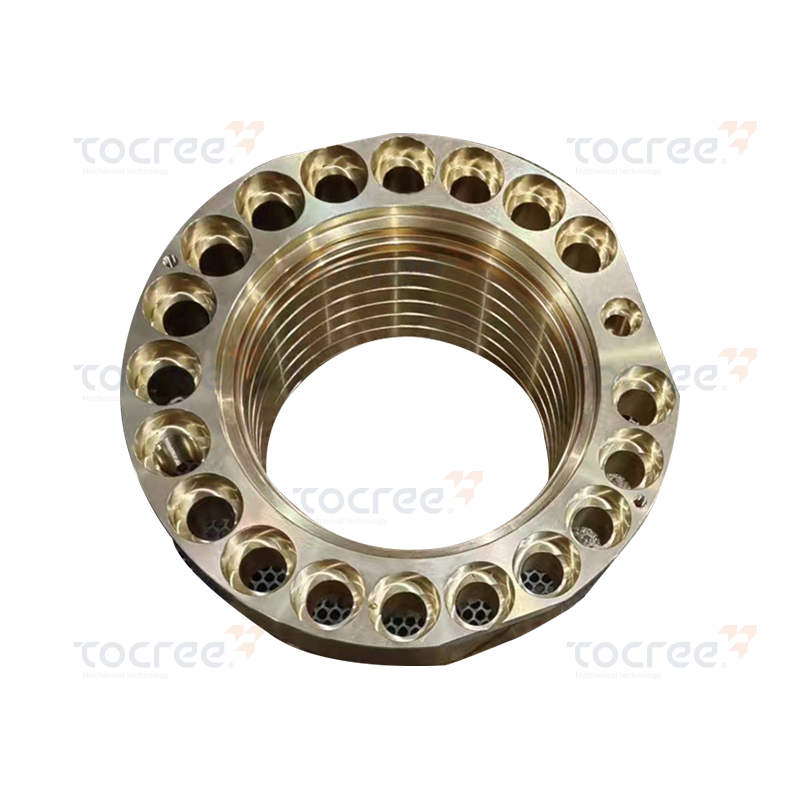

• Tělesa ventilů a součásti pohonu: Šoupátka, kulové kohouty a lineární pohony používají bronzové posuvné prvky na vedení vřetene, ucpávkových kladkách a rozhraní matic třmenu, kde kombinace řízeného tření, odolnosti proti korozi a rozměrové přesnosti určuje, zda ventil správně sedí a těsní po dobu své životnosti. Tyto součásti jsou vždy rozměrově a sadou funkcí specifické pro aplikaci, což vyvolává potřebu zakázkových jezdců z cínového bronzu opracovaných podle specifikací výrobce ventilů.

Úvahy o designu, které určují výkon posuvníku

Získání maximálního využití zakázkového cínového bronzového jezdce vyžaduje technickou pozornost věnovanou konstrukčním detailům, které přímo ovlivňují rychlost opotřebení, nosnost a životnost. Tyto faktory by měly být součástí rozhovoru o specifikaci s výrobcem před zadáním objednávky.

Kontaktní tlak a PV hodnocení

Hodnocení PV — součin kontaktního tlaku (P, v MPa) a rychlosti posuvu (V, v m/s) — je nejrozšířenějším parametrem pro předpověď, zda bude bronzový jezdec fungovat v bezpečných mezích. Slitiny cínového bronzu mají limity PV, které se liší podle třídy, stavu mazání a lícované povrchové úpravy, ale jako pracovní vodítko může suchý cínový bronz obvykle udržet hodnoty PV až 0,1–0,3 MPa·m/s, než povrchové teploty stoupnou na úrovně, které způsobí zrychlené opotřebení nebo zadření. Při dostatečném mazání se tento limit podstatně zvyšuje — typicky 1,0–5,0 MPa·m/s v závislosti na mazivu a provozní teplotě. Při navrhování vlastního jezdce z cínového bronzu vypočítejte očekávané P a V nezávisle a ověřte, že jejich produkt spadá do jmenovitého limitu slitiny s odpovídající bezpečnostní rezervou. Konstrukce, které fungují blízko limitu PV, budou mít kratší životnost a jsou citlivější na poruchy mazání než ty, které běží hluboko pod ním.

Design mazací drážky

U kluzáků, které pracují s mazáním olejem nebo tukem, má geometrie mazacích drážek obrobených do kluzné plochy významný vliv na distribuci a zadržení maziva po kontaktní ploše. Příliš mělké nebo příliš úzké drážky nemohou dostat dostatečné množství maziva do kontaktní zóny; příliš široké nebo příliš hluboké drážky snižují účinnou nosnou plochu a zvyšují kontaktní tlak na zbývající plochy. Standardní vzory drážek – axiální drážky, obvodové drážky pro rotační aplikace, křížově šrafované vzory pro ploché jezdce – jsou dobře zavedené výchozí body. Pro kritické aplikace nebo neobvyklé rozložení zatížení může hydrodynamická analýza vzoru drážky odhalit, zda se mazivo pravděpodobně dostane do oblastí s nejvyšším tlakem kontaktní plochy. Explicitní zadání geometrie drážky na vlastním výkresu posuvníku – šířka, hloubka, rozteč a poloha vzhledem k zóně zatížení – zajistí, že výrobce vytvoří to, co aplikace vyžaduje, spíše než obecný vzor.

Tolerance vůle a uložení

Průměrová vůle mezi bronzovým jezdcem a jeho protilehlým hřídelem nebo vedením ovlivňuje jak tloušťku mazacího filmu, tak přesnost polohy kluzného prvku. Příliš těsná vůle riskuje kontakt během tepelné roztažnosti, porušení mazacího filmu a zadření při zatížení; příliš volná vůle umožňuje, aby se jezdec kýval na svém protilehlém povrchu při obrácení zatížení, což způsobuje zatížení hran, které urychluje opotřebení na koncích jezdce. Pro přesná kluzná ložiska z cínového bronzu ve strojních aplikacích jsou typické výchozí body pro podmínky hydrodynamického mazání vůle průměru 0,05–0,15 % průměru hřídele; tam, kde je kritická přesnost polohy, mohou být vyžadovány užší vůle. Vždy specifikujte toleranci lícování na výkresu vlastního posuvníku pomocí standardních označení tolerance ISO (např. H7/f7, H8/e8), abyste zajistili jednoznačnou komunikaci s výrobcem a umožnili ověření měření po instalaci.

Povrchová úprava na posuvné ploše

Drsnost povrchu bronzové kluzné plochy ovlivňuje počáteční chování při opotřebení, tvorbu mazacího filmu a tření v ustáleném stavu. Příliš drsné povrchy způsobují abrazivní opotřebení během doby záběhu, protože nerovnosti na obou protilehlých površích jsou plasticky deformovány a odstraněny; povrchy, které jsou příliš hladké, nemusí zadržovat dostatečné množství maziva v prohlubních mezi nerovnostmi, aby se zabránilo opotřebení adheziva za podmínek mezního mazání. Pro většinu zakázkových jezdců z cínového bronzu v mazaných kluzných aplikacích je vhodný hotový kluzný povrch Ra 0,4–1,6 μm – dostatečně hladký, aby podpíral film maziva, ale ne tak hladký, aby se stal náchylným k lepení. Pro suché nebo okrajově mazané aplikace, kde se používají grafitové vložky zátky, poskytuje mírně hrubší povrch (Ra 1,6–3,2 μm) lepší mechanické zadržování tuhého mazacího materiálu uvolněného ze zátky.

Výrobní metody pro zakázkové bronzové kluzné díly

Zakázkové jezdce z cínového bronzu lze vyrábět několika výrobními cestami a volba mezi nimi ovlivňuje jak materiálové vlastnosti hotového dílu, tak dosažitelnou rozměrovou přesnost. Pochopení možností pomáhá kupujícím klást správné otázky a přesně vyhodnocovat schopnosti dodavatele.

CNC obrábění z kontinuálně lité tyče nebo trubky

Pro většinu přesných zakázkových bronzových posuvných dílů je preferovanou výrobní cestou CNC obrábění z kontinuálně odlévaných tyčí nebo trubek. Kontinuálním litím vzniká cínový bronz s jemnou, stejnoměrnou strukturou zrna a minimální porézností ve srovnání s litím do písku – obě tyto vlastnosti přispívají k lepšímu opotřebení a konzistentnějším rozměrovým výsledkům během obrábění. Výchozí materiál je k dispozici v široké škále standardních průměrů a tlouštěk stěn a většinu vlastních geometrií jezdců lze efektivně obrábět z nejbližší vhodné velikosti polotovaru. CNC soustružení a frézování umožňuje rutinně dosáhnout tolerancí díry IT6–IT7 a povrchových úprav Ra ​​0,4–0,8 μm. Pro jednorázové zakázky nebo zakázkové zakázky v malých sériích je obrábění ze skladu také nejrychlejší cestou – žádná doba přípravy nástrojů, žádné minimální objednané množství a dodání prvního dílu je možné během několika dní pro přímočaré geometrie.

Lití do písku nebo investiční lití pro složité geometrie

Když má vlastní jezdec z cínového bronzu vnitřní průchody, neválcovou vnější geometrii, integrované příruby v konfiguracích, které by vyžadovaly nadměrné odebírání materiálu z tyčového materiálu, nebo vnější rozměry příliš velké pro dostupný tyčový materiál, stává se odlévání praktičtější cestou. Odlévání do písku je nejdostupnější proces pro zakázkové bronzové součásti – náklady na model jsou mírné, možnosti slitin široké a velikosti dílů se mohou pohybovat od malých držáků až po velké ložiskové bloky o hmotnosti stovek kilogramů. Investiční lití (odlévání do ztraceného vosku) nabízí výrazně lepší rozměrovou přesnost a povrchovou úpravu než lití do písku, při vyšších nákladech na model a je vhodné pro složité přesné tvary, kde by mělo být minimalizováno dodatečné obrábění. U všech jezdců z litého cínového bronzu by měly být kritické kluzné povrchy specifikovány jako obrobené po odlití, aby se zajistilo odstranění povrchové vrstvy, která může obsahovat vměstky licí kůže nebo smršťovací pórovitost, a konečný povrch je vyroben ze zdravého, hustého materiálu.

Vložení grafitové zátky pro samomazné jezdce

Samomazné cínové bronzové jezdce — kde jsou grafitové nebo PTFE zátky zalisovány do otvorů obrobených v bronzovém těle — jsou specializovanou, ale důležitou variantou pro aplikace, kde je nepřetržité vnější mazání nepraktické. Pevné mazací zátky přenášejí tenký film grafitu nebo PTFE na protilehlý povrch během klouzání a udržují mezní mazání, i když není přítomno žádné tekuté mazivo. Průměr kuželky, hloubka, rozteč a pokrytí plochy jako procento kluzné plochy jsou všechny konstrukční parametry, které ovlivňují samomazný výkon – příliš málo čepů a mazací film je nespojitý; příliš mnoho a efektivní bronzová ložisková plocha je snížena pod to, co vyžaduje zatížení. Vložení grafitové zátky je výrobní krok, který vyžaduje řízenou lisovací sílu, aby se zajistilo, že zátky zůstanou při kluzném povrchovém namáhání, kterému budou vystaveny v provozu. Zakázkový výrobce bronzových jezdců se zkušenostmi v samomazných konstrukcích bude mít standardní geometrie zátky a vzory pokrytí optimalizované pro různé podmínky zatížení a rychlosti, což představuje skutečnou aplikační technickou hodnotu nad rámec základních obráběcích schopností.

Co zahrnout do specifikace vlastního posuvníku

Kompletní specifikace pro zakázkový jezdec z cínového bronzu zabraňuje nedorozumění mezi kupujícím a výrobcem, eliminuje nejčastější příčiny neshodných dílů a poskytuje dokumentaci potřebnou pro ověření kvality při dodání. Specifikace by měla obsahovat minimálně:

• Označení slitiny: Zadejte číslo UNS slitiny mědi (např. C90500, C91300) nebo ekvivalentní označení ISO/EN. Samotný "cínový bronz" je nedostatečný — specifická slitina určuje vlastnosti materiálu a musí být potvrzena podle aplikačních požadavků.
• Rozměrový výkres s tolerancemi: Nezbytný je plně dimenzovaný technický výkres s ISO geometrickými tolerancemi (kruhovitost, válcovitost, kolmost) na kritických prvcích. Slovní popisy geometrie nejsou dostatečné pro přesně obráběné součásti – nejednoznačné výkresy vytvářejí nejednoznačné součásti.
• Požadavky na povrchovou úpravu: Zadejte hodnoty Ra na kluzné ploše, otvoru a jakýchkoli těsnicích plochách. Rozlišujte mezi povrchy, které vyžadují přesnou konečnou úpravu, a těmi, kde je přijatelná povrchová úprava hrubě obrobená nebo odlitá, abyste nemuseli platit za zbytečné dokončovací operace.
• Detaily mazací drážky: Pokud jsou vyžadovány mazací drážky, určete jejich geometrii – šířku, hloubku, profil (čtvercový, půlkruhový, rybinový) a polohu – na výkresu, nikoli ponechání na uvážení výrobce.
• Specifikace grafitové zátky (pokud existuje): Je-li požadováno samomazání, měly by být specifikovány průměr zátky, hloubka, materiál (typ grafitu nebo PTFE), rozložení vzoru a požadované procento pokrytí kluzné plochy.
• Požadavky na certifikaci materiálu: Uveďte, zda je vyžadován certifikát o zkoušce materiálu (MTC) podle EN 10204 3.1 nebo 3.2. Pro kritické aplikace poskytuje certifikát 3.1 – podepsaný zástupcem kvality výrobce – sledovatelnost skutečného materiálu použitého ve vašich dílech k ověřeným výsledkům chemických a mechanických zkoušek.
• Množství a harmonogram dodání: U obráběných zakázkových dílů jsou jednotkové náklady silně ovlivněny velikostí šarže – doba nastavení amortizovaná na více dílů výrazně snižuje jednotkové náklady. Pokud aplikace zahrnuje opakované objednávky, prodiskutujte s výrobcem ujednání o plošné objednávce, abyste zajistili lepší ceny a garantované dodací pozice.

Hodnocení vlastních dodavatelů bronzových posuvníků

Trh zakázkových cínových bronzových jezdců zahrnuje dodavatele od dílen s přesnými stroji s hlubokými metalurgickými znalostmi až po všeobecné smluvní výrobce, kteří zacházejí s bronzem jen jako s dalším materiálem obrobku. Pro posuvné aplikace, kde záleží na výkonu a životnosti, je rozdíl mezi těmito typy dodavatelů významný.

Specializovaný výrobce bronzových jezdců bude mít na skladě řadu druhů slitin ve formě tyčí, trubek a desek, pochopí tribologické rozdíly mezi nimi a bude schopen poradit s výběrem slitiny na základě zatížení aplikace, rychlosti, mazání a podmínek prostředí. Budou mít zkušenosti s návrhem mazacích drážek, vkládáním grafitové zátky a rozměrovými požadavky specifickými pro aplikace s kluzným uložením. Pochopí také, proč je povrchová úprava na kluzném otvoru specifikována odlišně od konstrukčního otvoru – nejen jako číslo na výkresu, ale z hlediska procesu obrábění potřebného k jeho konzistentnímu dosažení.

Při hodnocení dodavatelů pro zakázkovou objednávku bronzových posuvných dílů se zeptejte konkrétně na jejich zkušenosti s podobnými aplikacemi, vyžádejte si příklady srovnatelných dílů, které vyrobili, a zeptejte se, zda mohou poskytnout certifikáty o zkoušce materiálu z konkrétní šarže materiálu použité pro vaši objednávku. Dodavatelé, kteří se dokážou podstatnou měrou zapojit do těchto otázek – spíše než jednoduše uvést cenu podle výkresu – jsou těmi, kteří s největší pravděpodobností vyrobí hotový díl, který bude fungovat tak, jak vyžaduje aplikace, spíše než ten, který bude pouze odpovídat rozměrům výkresu.
